Sensoren made in Germany

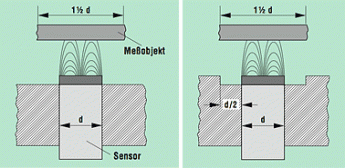

Montage: Zu evtl. seitlich vom Sensor vorhandenen Metallteilen sollte ein Abstand eingehalten werden, der etwa dem Radius des gewählten Sensors entspricht.
Die hohe Empfindlichkeit der Wirbelstromsensoren bedingt eine sorgfältige und vibrationsfreie Montage. Der Einbau-
abstand ist so zu wählen, daß im Betriebszustand der maximale Meßbereich eines Wirbelstromsensors nicht überschritten und eine Berührung des Meßobjekts ver-
mieden wird. Die Größe des Meßobjekts soll der 1 ½-fachen Größe der aktiven Fläche des Wirbelstromsensors entsprechen.
Die Wirbelstromsensoren sind strahlenhart (bis 10 kGray getestet)
Sensorfamilie I-W-A/A2
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A2 |
M 3 |
0-0,4mm |
12002 |
 A02_A00.pdf |
Sensorfamilie I-W-A/A3
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A3 |
M6x0,75 |
0-0,8mm |
12003 |
A03_A00.pdf |
 | A3-S01 |
d=6mm l=12mm |
0-0,8mm |
12003-S01 |
A03_S01.pdf |
 | A3-S02 |
d=6mm l=12mm |
0-0,8mm |
12003-S02 |
A03_S02.pdf |
 | A3-S03 |
M10x1 |
0-0,8mm |
12003-S03 |
A03_S03.pdf |
 | A3-S04 |
d=9mm l=42,5mm |
0-0,8mm |
12003-S04 |
A03_S04.pdf |
 | A3-S05 |
d=3,7 l=15mm |
0-0,8mm |
12003-S05 |
A03_S05.pdf |
 | A3-S06 |
d=4mm l=7mm |
0-0,8mm |
12003-S06 |
A03_S06.pdf |
 | A3-S07 |
d=5mm l=6mm |
0-0,8mm |
12003-S07 |
A03_S07.pdf |
| A3-S08 |
d=4mm l=6mm |
0-0,8mm |
12003-S08 |
A03_S08.pdf |
Sensorfamilie I-W-A/A4
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A4 |
M6x0,75 |
0-1,25mm |
12004 |
A04_A00.pdf |
 | A4-S01 |
d=5mm l=28,7mm |
0-1,25mm |
12004-S01 |
A04_S01.pdf |
 | A4-S02 |
M6x0,5 |
0-1,25mm |
12004-S02 |
A04_S02.pdf |
| A4-S03 |
M10x1 |
0-1,25mm |
12004-S03-xx |
A04_S03.pdf |
| A4-S04 |
d=8mm l=33mm |
0-1,25mm |
12004-S04 |
A04_S04.pdf |
 | A4-S05 |
M10x1 |
0-1,25mm |
12004-S05 |
A04_S05.pdf |
 | A4-S06 |
d=8mm l=10mm |
0-1,00mm |
12004-S06 |
A04_S06.pdf |
| A4-S07 |
M6x0,75 |
0-1,25mm |
12004-S07 |
A04_S07.pdf |
 | A4-S08 |
M6x0,75 |
0-1,25mm |
12004-S08 |
A04_S08.pdf |
 | A4-S09 |
d=9mm l=42mm |
0-1,25mm |
12004-S09 |
A04_S09.pdf |
Sensorfamilie I-W-A/A7
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A7 |
M10x1 |
0-2,5mm |
12007 |
A07_A00.pdf |
 | A7-S01 |
Scheibe d=25x4mm |
0-2,5mm |
12007-S01 |
A07_S01.pdf |

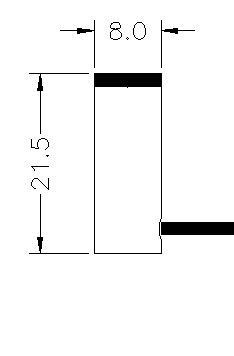

| A7-S02 |
d=8mm l=21,5mm |
0-2,5mm |
12007-S02 |
A07_S02.pdf |
| A7-S03 |
d=8mm l=21,5mm |
0-2,5mm |
12007-S03 |
A07_S03.pdf |
 | A7-S04 |
M10x1 |
0-2,0mm |
12007-S04 |
A07_S04.pdf |
| A7-S05 |
M10x1 |
0-2,5mm |
12007-S05 |
A07_S05.pdf |
 | A7-S06 |
M12x1,25 |
0-2,5mm |
12007-S06 |
A07_S06.pdf |
| A7-S07 |
M12x1,25 |
0-2,5mm |
10007-S07 |
A07_S07.pdf |
| A7-S08 |
M12x1,25 |
0-2,0mm |
10007-S08 |
A07_S08.pdf |
| A7-S09 |
8h7 |
0-2,0mm |
12007-S09 |
A07_S09.pdf |
 | A7-S10 |
M10x1 |
0-2,0mm |
12007-S10 |
A07_S10.pdf |
| A7-S11 |
25x9x4mm |
0-2,5mm |
12007-S11 |
A07_S11.pdf |
 | A7-S12 |
M14x1 |
0-2,5mm |
10007-S12 |
A07_S12.pdf |
 | A7-S13 |
M10x1 |
0-2,0mm |
12007-S13 |
A07_S13.pdf |

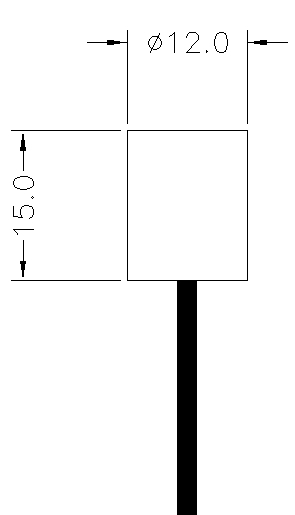

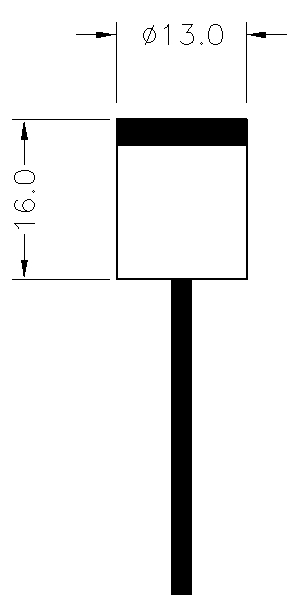

Sensor family I-W-A/A11
Sensorfamilie I-W-A/A14
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |

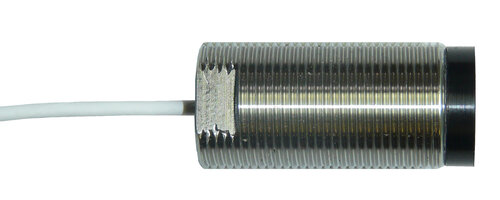

| A14 |
M16x1 |
0-6mm |
12014 |
A14_A00.pdf |
| A14-S01 |
d=16mm l=33,5mm |
0-6mm |
12014-S01 |
A14_S01.pdf |
Sensorfamilie I-W-A/A18
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A18 |
M22x1,5 |
0-7,5mm |
11018 |
A18_A00.pdf |
| A18-S01 |
M22x1,5 |
0-7,5mm |
12018-S01 |
A18_S01.pdf |
 | A18-S02 |
Scheibe d=40x8mm |
0-7,5mm |
12018-S02 |
A18_S02.pdf |
Sensorfamilie I-W-A/A22
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A22 |
M27x1,5 |
0-12mm |
10022 |
A22_A00.pdf |
| A22-S01 |
M27x1,5 |
0-10mm |
11022-S01 |
A22_S01.pdf |
| A22-S02 |
M27x1,5 |
0-8mm |
10022-S02 |
A22_S02.pdf |
 | A22-S03 |
Scheibe d=45x9mm |
0-10mm |
12022-S03 |
A22_S03.pdf |
Sensorfamilie I-W-A/A26
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A26 |
M30x1,5 |
0-10mm |
11026 |
A26_A00.pdf |
| A26-S01 |
7/8-14 UNF-2B |
0-10mm |
11026-S01 |
A26_S01.pdf |
 | A26-S02 |
M30x1,5 |
0-10mm |
12026-S02 |
A26_S02.pdf |
Sensorfamilie I-W-A/A30
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A30 |
M22x1,5 |
0-15mm |
11030 |
A30_A00.pdf |
| A30-S01 |
M36x1,5 |
0-15mm |
11030-S01 |
A30_S01.pdf |
| A30-S02 |
M36x1,5 |
0-15mm |
12030-S02 |
A30_S02.pdf |
Sensorfamilie I-W-A/A36
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
| A36 |
M22x1,5 |
0-18mm |
11036 |
A36_A00.pdf |
| A36-S01 |
M22x1,5 |
0-18mm |
12036-S01 |
A36_S01.pdf |
Sensorfamilie I-W-A/A42
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A42 |
M22x1,5 |
0-20mm |
11042 |
A42_A00.pdf |
 | A42-S01 |
M30x1,5 |
0-20mm |
11042-S01 |
A42_S01.pdf |
Sensorfamilie I-W-A/A68
| | Sensor-Typ |
Größe |
Messbereich |
Best.-Nr. |
Download Datenblatt |
 | A68 |
M30x1,5 |
0-30mm |
11068 |
A68_A00.pdf |
